क्या आपने कभी रिले डेटाशीट देखी और भ्रमित महसूस किया? आप सूचीबद्ध अनेक वोल्टेज देखते हैं। रेटेड वोल्टेज। वोल्टेज में खींचें। ड्रॉप-आउट वोल्टेज. अधिकतम स्विचिंग वोल्टेज. यह तो बस एक छोटा सा घटक है. इसे इतने सारे अलग-अलग वोल्टेज विनिर्देशों की आवश्यकता क्यों है?
उत्तर सीधा है। एक रिले दो अलग-अलग विद्युत दुनियाओं में एक साथ काम करता है। इसका एक नियंत्रण पक्ष - कॉइल - है जो कार्रवाई को ट्रिगर करता है। इसमें एक लोड साइड - संपर्क - भी है जो स्विच के रूप में कार्य करता है।
प्रत्येक पक्ष के अपने नियम हैं। प्रत्येक के अपने महत्वपूर्ण वोल्टेज पैरामीटर हैं।
कॉइल वोल्टेज जैसे रेटेड वोल्टेज बनाम स्विचिंग वोल्टेज, वोल्टेज को खींचें, वोल्टेज को बाहर निकालें, रिले के आंतरिक तंत्र को सक्रिय और निष्क्रिय करें।
संपर्क वोल्टेज, या स्विचिंग वोल्टेज, अलग विद्युत सर्किट को नियंत्रित करता है जिसे रिले सुरक्षित रूप से संभाल सकता है।
इस भेद को समझना महत्वपूर्ण है। यह मार्गदर्शिका प्रत्येक विशिष्टता को स्पष्ट करेगी. हम आपको दिखाएंगे कि उनका क्या मतलब है और मजबूत, विश्वसनीय सर्किट के लिए उनका उपयोग कैसे करें।
एक रिले की दो दुनियाएँ
रिले को सही ढंग से चुनने और उपयोग करने के लिए, आपको इसकी दोहरी प्रकृति का एक स्पष्ट मानसिक मॉडल चाहिए। रिले का सबसे महत्वपूर्ण कार्य विद्युत अलगाव है। रिले को नियंत्रित करने वाला सर्किट रिले स्विच वाले सर्किट से पूरी तरह से अलग होता है।
नियंत्रण पक्ष: कुंडल
रिले के कॉइल को एक विद्युत चुंबक के रूप में सोचें। एक छोटी डिजिटल मांसपेशी. जब आप कॉइल टर्मिनलों पर वोल्टेज लागू करते हैं, तो यह एक चुंबकीय क्षेत्र बनाता है।
यह चुंबकीय क्षेत्र भौतिक रूप से रिले के अंदर एक स्विच को घुमाता है। नियंत्रण पक्ष आम तौर पर कम -पावर लॉजिक सर्किट से जुड़ता है। माइक्रोकंट्रोलर से एक आउटपुट पिन। एक सेंसर. एक साधारण मैनुअल स्विच.
कॉइल से जुड़े वोल्टेज आपको बताते हैं कि इस डिजिटल मांसपेशी को सही तरीके से कैसे संचालित किया जाए।
लोड पक्ष: संपर्क
संपर्क रिले का व्यावसायिक अंत हैं। वे बस एक उच्च अखंडता, विद्युत पृथक स्विच हैं।
जब कुंडल का चुंबकीय क्षेत्र सक्रिय होता है, तो यह संपर्कों को स्थानांतरित कर देता है। उनकी डिफ़ॉल्ट स्थिति से उनकी सक्रिय स्थिति तक, या इसके विपरीत। यह एक पूरी तरह से अलग विद्युत सर्किट को खोलता या बंद करता है।
यह सर्किट भार है. यह एक छोटी एलईडी या उच्च -शक्ति वाली मोटर हो सकती है। एक लैंप या सोलनॉइड वाल्व। संपर्क विनिर्देश आपको विद्युत भार की सीमा बताते हैं जिसे यह स्विच सुरक्षित रूप से संभाल सकता है।
आइए स्पष्टता के लिए उनकी एक तरफ से तुलना करें।
|
विशेषता |
कुंडल पक्ष (नियंत्रण सर्किट) |
संपर्क पक्ष (लोड सर्किट) |
|
समारोह |
रिले के आंतरिक स्विच (इलेक्ट्रोमैग्नेट) को सक्रिय करता है |
बाहरी लोड को चालू या बंद करता है |
|
के साथ संबंध |
प्रवर्तनवोल्टेज और करंट (खींचें-अंदर, छोड़ें-बाहर, रेटेड) |
हैंडलिंगलोड का वोल्टेज और करंट (स्विचिंग) |
|
अधिकार का स्तर |
आमतौर पर कम शक्ति (उदाहरण के लिए, 5V, 12V, 24V DC) |
कम या उच्च शक्ति हो सकती है (जैसे, 240V AC, 30V DC) |
|
संबंध |
नियंत्रण तर्क से जुड़ा (उदाहरण के लिए, Arduino, PLC) |
लोड के साथ श्रृंखला में जुड़ा हुआ (उदाहरण के लिए, मोटर, लाइट बल्ब) |

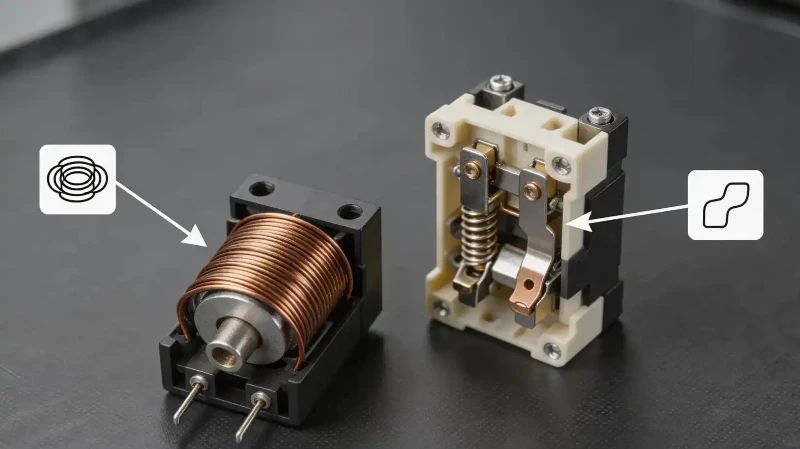

डीप डाइव: कुंडल विशिष्टताएँ
आइए नियंत्रण पक्ष पर ध्यान दें। रिले कॉइल विनिर्देश पूर्वानुमानित और विश्वसनीय सक्रियण को परिभाषित करते हैं। उन्होंने इलेक्ट्रोमैग्नेट के लिए ऑपरेटिंग विंडो सेट की। इन मूल्यों को गलत समझने से ऐसे सर्किट बनते हैं जो चालू होने में विफल हो जाते हैं या बंद होने से इनकार कर देते हैं।
रेटेड वोल्टेज: आदर्श बिंदु
रेटेड वोल्टेज किसी भी डेटाशीट पर सबसे प्रमुख वोल्टेज है। कभी-कभी इसे नाममात्र कुंडल वोल्टेज भी कहा जाता है। यह निरंतर संचालन के लिए निर्माता का आदर्श वोल्टेज है।
रेटेड वोल्टेज को कॉइल पर लागू करें, और रिले चरम दक्षता पर काम करता है। यह इच्छित चुंबकीय बल उत्पन्न करता है। गर्मी का सही ढंग से प्रबंधन करता है. अपने संपूर्ण रेटेड जीवनकाल में निर्दिष्ट अनुसार कार्य करता है।
इस वोल्टेज से विचलन के परिणाम होते हैं। उच्च वोल्टेज के कारण कॉइल अतिरिक्त धारा खींचती है। इससे ओवरहीटिंग होती है। कॉइल का महीन तार इन्सुलेशन पिघल सकता है। परिचालन जीवन में भारी गिरावट आती है। तत्काल बर्नआउट हो सकता है.
बहुत कम वोल्टेज रिले को विश्वसनीय रूप से सक्रिय नहीं कर सकता है। हम आगे इस स्थिति का पता लगाएंगे। सामान्य DC रेटेड वोल्टेज 5V, 12V, 24V और 48V हैं। AC कॉइल संस्करणों में 24V AC, 120V AC और 240V AC शामिल हैं।
वोल्टेज में खींचें: "चालू" दहलीज
पुल इन वोल्टेज वह गारंटीकृत न्यूनतम वोल्टेज है जो कॉइल पर संपर्कों को आराम से संचालित अवस्था में ले जाने के लिए आवश्यक होता है। डेटाशीट में इसे "वोल्टेज अवश्य संचालित करना चाहिए" लेबल हो सकता है।
यह कोई एक संख्या नहीं है. यह एक सीमा है. निर्माता गारंटी देता है कि कॉइल वोल्टेज इस स्तर तक पहुंचने तक रिले स्विच चालू हो जाएगा। इसे आम तौर पर रेटेड वोल्टेज के प्रतिशत के रूप में निर्दिष्ट किया जाता है।
अधिकांश सामान्य {{0}उद्देश्य रिले वोल्टेज में खिंचाव को रेटेड वोल्टेज के 70% या 80% के रूप में निर्दिष्ट करते हैं। 12V DC रेटेड कॉइल वाले रिले के लिए, डेटाशीट में वोल्टेज में खिंचाव रेटेड का 80% बताया जा सकता है। इसका मतलब है कि 9.6V DC पर या उससे कम पर गारंटीशुदा सक्रियण।
फर्श से कोई वजन उठाने के बारे में सोचें। इसे गतिमान करने के लिए आपको न्यूनतम बल की आवश्यकता होती है। वोल्टेज में खिंचाव उस न्यूनतम बल के विद्युत समतुल्य है। इससे कम कुछ भी काम करने की गारंटी नहीं है।
ड्रॉप-आउट वोल्टेज: "ऑफ़" थ्रेशोल्ड
ड्रॉप-आउट वोल्टेज, पुल-इन वोल्टेज का व्युत्क्रम है। यह वोल्टेज स्तर है जहां कॉइल का चुंबकीय क्षेत्र संपर्कों को छोड़ने के लिए पर्याप्त कमजोर हो जाता है। वे अपनी सामान्य, विश्राम अवस्था में लौट आते हैं। आप इसे "आवश्यक-रिलीज़ वोल्टेज" नाम से देख सकते हैं।
वोल्टेज में खिंचाव की तरह, यह भी एक सीमा है। आमतौर पर रेटेड वोल्टेज के प्रतिशत के रूप में निर्दिष्ट किया जाता है। अधिकांश रिले के लिए, यह मान काफी कम है। अक्सर रेटेड वोल्टेज का 10% या अधिक।
हमारे समान 12V DC रिले के लिए, ड्रॉप-आउट वोल्टेज रेटेड के 10% से अधिक या उसके बराबर हो सकता है। एक बार वोल्टेज 1.2V DC या उससे कम हो जाने पर रिले को बंद करने की गारंटी दी जाती है।
पुल{0}इन (9.6V) और ड्रॉप{2}आउट (1.2V) वोल्टेज के बीच बड़े अंतर पर ध्यान दें। यह आकस्मिक नहीं है. यह विद्युत चुम्बकों का एक मौलिक गुण है जिसे हिस्टैरिसीस कहा जाता है।
स्प्रिंग तनाव और हवा के अंतराल के विरुद्ध आर्मेचर की गति शुरू करने में इसे बंद करने के बाद अपनी जगह पर रखने की तुलना में अधिक ऊर्जा लगती है। यदि सक्रियण बिंदु के पास नियंत्रण वोल्टेज शोर है तो यह अंतर्निर्मित हिस्टैरिसीस रिले को "बकबक" करने या दोलन करने से रोकता है।
दूसरा पक्ष: संपर्क रेटिंग
अब हम लोड सर्किट पर ध्यान केंद्रित करते हैं। नए इंजीनियर जो सबसे बड़ी गलती करते हैं वह कॉइल वोल्टेज को संपर्क वोल्टेज हैंडलिंग क्षमता के साथ भ्रमित करना है।
आइए स्पष्ट करें: कॉइल वोल्टेज का उस वोल्टेज से कोई सीधा संबंध नहीं है जिसे संपर्क स्विच कर सकते हैं। 5V DC कॉइल वाला रिले 240V AC लैंप को सुरक्षित रूप से स्विच कर सकता है। वे अलग प्रणालियाँ हैं।
संपर्क वोल्टेज रेटिंग क्या है?
संपर्क वोल्टेज रेटिंग, जिसे अक्सर अधिकतम स्विचिंग वोल्टेज कहा जाता है, ब्रेकडाउन जोखिम के बिना खुले रिले संपर्कों पर सुरक्षित रूप से लागू किया जाने वाला उच्चतम वोल्टेज है।
यह अधिकतम वोल्टेज भी है जिसे लोड के तहत संपर्क खुलने पर रिले सुरक्षित रूप से बाधित कर सकता है। इस वोल्टेज से अधिक होने पर संपर्कों के खुलने पर उनके बीच खतरनाक विद्युत चाप पैदा हो सकता है।
यह चाप वेल्ड संपर्कों को बंद कर सकता है, जिससे रिले को बंद होने से रोका जा सकता है। सबसे खराब स्थिति में, निरंतर चाप अत्यधिक गर्मी उत्पन्न करते हैं। यह रिले को नष्ट कर देता है और आग का खतरा पैदा करता है। यह रेटिंग कोई सुझाव नहीं है. यह एक महत्वपूर्ण सुरक्षा सीमा है.
एसी बनाम डीसी रेटिंग: एक महत्वपूर्ण बिंदु
संपर्क रेटिंग संख्याओं के दो अलग-अलग सेट दिखाती हैं: एसी (प्रत्यावर्ती धारा) और डीसी (प्रत्यक्ष धारा)। डीसी वोल्टेज रेटिंग लगभग हमेशा एसी रेटिंग से काफी कम होती है।
यह अत्यंत महत्वपूर्ण है लेकिन अक्सर इसे नज़रअंदाज कर दिया जाता है। एक सामान्य रिले को 250V AC पर 10A के लिए रेट किया जा सकता है, लेकिन 30V DC पर केवल 10A को।
इसका कारण प्रकृति का भड़कना है। एसी वोल्टेज स्वाभाविक रूप से प्रति सेकंड 100 या 120 बार शून्य वोल्ट से गुजरता है। यह शून्य क्रॉसिंग बिना किसी वोल्टेज क्षमता के संक्षिप्त क्षण प्रदान करती है। यह संपर्कों के अलग होने पर बनने वाले किसी भी चाप को बुझाने में मदद करता है।
डीसी वोल्टेज स्थिर और अविश्वसनीय है। मदद के लिए कोई शून्य नहीं। एक बार जब डीसी आर्क स्थापित हो जाता है, तो इसे बुझाना बहुत कठिन होता है। सतत डीसी आर्क ऊर्जा तेजी से नष्ट हो जाती है और संपर्क सामग्री को नष्ट कर देती है।
यह कभी न मानें कि आप उच्च {{0}वोल्टेज डीसी लोड स्विच कर सकते हैं क्योंकि रिले में उच्च एसी वोल्टेज रेटिंग है। निचली डीसी रेटिंग को नजरअंदाज करने से रिले जल्दी नष्ट हो जाते हैं और असुरक्षित सर्किट बन जाते हैं।
विश्वसनीयता के लिए डिजाइनिंग
परिभाषाएँ जानना आधी लड़ाई है। पेशेवर इंजीनियर ऐसे सर्किट डिज़ाइन करते हैं जो वास्तविक दुनिया में विश्वसनीय रूप से काम करते हैं, न कि केवल सही लैब बेंच पर। इसका मतलब है गैर-आदर्श स्थितियों को ध्यान में रखना और सुरक्षा मार्जिन के साथ डिजाइन करना।
आप "पुल{0}}इन" का उपयोग क्यों नहीं कर सकते?
9.6V पुल{{2}वोल्टेज के साथ 12V रिले को देखना और सोचना आकर्षक है, "जब तक मेरी आपूर्ति 9.6V से अधिक है, मैं ठीक हूँ।" इससे रुक-रुक कर, निदान करने में कठिन{{6}विफलताएं पैदा होती हैं।
वास्तव में, आपका नियंत्रण वोल्टेज सही नहीं है। हमें कई कारकों पर ध्यान देना चाहिए जो रिले सक्रियण को रोक सकते हैं।
पहला है बिजली आपूर्ति में उतार-चढ़ाव। जब अन्य सर्किट भाग करंट खींचते हैं तो आपकी बिजली आपूर्ति से वोल्टेज कम हो सकता है। इसमें डीसी आउटपुट पर रिपल - छोटे एसी घटक लगाए जा सकते हैं।
दूसरा है तापमान. रिले कॉइल लंबे तांबे के तार होते हैं। गर्म होने पर उनका प्रतिरोध बढ़ जाता है। ओम के नियम (V=IR) के अनुसार, यदि प्रतिरोध (R) बढ़ता है, तो आपको करंट (I) में समान खिंचाव प्राप्त करने के लिए उच्च वोल्टेज (V) की आवश्यकता होती है। ठंड लगने पर रिले पूरी तरह से काम करता है और परिवेश का तापमान बढ़ने पर रिले अंदर खींचने में विफल हो सकता है। डेटाशीट अक्सर मानक 20 डिग्री या 25 डिग्री पर विशेषताओं को निर्दिष्ट करती हैं।
अंत में, घटकों की उम्र बढ़ती है। बिजली आपूर्ति कैपेसिटर समय के साथ प्रभावशीलता खो देते हैं। इससे वोल्टेज में अधिक गिरावट और तरंग आती है, जिससे उपलब्ध वोल्टेज कम हो जाता है।
सुनहरा नियम: वोल्टेज मार्जिन
मजबूत सिस्टम बनाने के लिए वोल्टेज मार्जिन के साथ डिजाइन करें। सुनिश्चित करें कि आपके सर्किट की सबसे खराब स्थिति में न्यूनतम आपूर्ति वोल्टेज रिले के अधिकतम निर्दिष्ट खिंचाव वोल्टेज से काफी अधिक है।
एक अच्छा इंजीनियरिंग नियम यह सुनिश्चित कर रहा है कि सबसे खराब स्थिति में कम आपूर्ति वोल्टेज रिले के अधिकतम खिंचाव वोल्टेज का कम से कम 110% से 120% हो। यह मार्जिन हमारे द्वारा चर्चा की गई सभी वास्तविक विश्व चरों के लिए है।
आइए एक व्यावहारिक गणना पर चलते हैं।
हम 12V DC रेटेड कॉइल के साथ एक रिले का चयन करते हैं। डेटाशीट रेटेड के 80% वोल्टेज में अधिकतम खिंचाव निर्दिष्ट करती है, जो कि 9.6V है।
हम एक रूढ़िवादी 20% डिज़ाइन मार्जिन लागू करते हैं। हम न्यूनतम आवश्यक आपूर्ति वोल्टेज की गणना करते हैं: 9.6V * 1.20=11.52V।
निष्कर्ष: हमारी बिजली आपूर्ति, यहां तक कि सबसे खराब स्थिति में भी, रिले के कॉइल टर्मिनलों पर 11.52V से नीचे कभी नहीं गिरनी चाहिए।
9.6V पूर्ण सीमा के बजाय इस 11.52V न्यूनतम पर डिज़ाइन करके, हम ऐसे सर्किट बनाते हैं जो साल-दर-साल विश्वसनीय रूप से काम करते हैं।
झूठी निष्क्रियता को रोकना
ड्रॉप-आउट वोल्टेज के लिए भी यही तर्क विपरीत रूप से लागू होता है। यहां समस्या सक्रिय करने में विफलता की नहीं है, बल्कि ग़लत निष्क्रियता की है।
यदि आपकी बिजली आपूर्ति में शोर है या महत्वपूर्ण गिरावट की संभावना है, तो कॉइल वोल्टेज क्षण भर के लिए वोल्टेज में खिंचाव से नीचे गिर सकता है। हिस्टैरिसीस के लिए धन्यवाद, यह संभवतः तुरंत बाहर नहीं गिरेगा।
हालाँकि, यदि वह गिरावट ड्रॉपआउट वोल्टेज सीमा को पार कर जाती है, यहां तक कि मिलीसेकेंड के लिए भी, तो रिले रिलीज़ हो जाएगी। इससे साइकिल चलाने पर तेजी से {{3}चर्चा होने लगती है। बकबक करने से रिले के यांत्रिक भाग, संपर्क और संभावित रूप से नियंत्रित भार नष्ट हो जाता है।
इसे रोकने की कुंजी आपके नियंत्रण सर्किट के लिए स्थिर, अच्छी तरह से विनियमित बिजली आपूर्ति है। सबसे खराब स्थिति में वोल्टेज डिप्स कभी भी रिले के ड्रॉपआउट वोल्टेज के करीब नहीं आना चाहिए। पुल इन और ड्रॉप आउट के बीच बड़ा हिस्टैरिसीस बैंड मदद करता है, लेकिन स्वच्छ ऊर्जा आपका सबसे अच्छा बीमा है।
एक वास्तविक डेटाशीट को डिकोड करना
सिद्धांत उपयोगी है, लेकिन आइए इसे मूर्त दस्तावेज़ों से जोड़ें। डेटाशीट को आत्मविश्वास से पढ़ने और व्याख्या करने की क्षमता शौकीनों को इंजीनियरों से अलग करती है। आइए एक विशिष्ट विनिर्देश तालिका पर चलते हैं।
नीचे वह डेटा है जो आपको एक लोकप्रिय पावर रिले परिवार के लिए मिल सकता है।
मुख्य पैरामीटर्स का पता लगाना
सबसे पहले, जानें कि कहां देखना है। डेटाशीट सघन लेकिन लगातार संरचित होती हैं। आपको आम तौर पर दो मुख्य तालिकाएँ मिलेंगी: एक कॉइल के लिए, एक संपर्कों के लिए।
चरण 1: कॉइल डेटा तालिका ढूंढें।यह अनुभाग नियंत्रण पक्ष का विवरण देता है। "कॉइल डेटा" या "ऑर्डरिंग जानकारी" जैसे शीर्षक देखें। यहां आपको प्रत्येक प्रमुख पैरामीटर के लिए कॉलम मिलेंगे।
आप "रेटेड वोल्टेज" देखेंगे।
आपको "वोल्टेज में खींचें" (अक्सर "मस्ट ऑपरेट वोल्टेज" लेबल किया जाता है) दिखाई देगा।
आप "ड्रॉप{0}}आउट वोल्टेज" (अक्सर "मस्ट रिलीज़ वोल्टेज" लेबल के साथ) देखेंगे।
आपको "कॉइल प्रतिरोध" और परिणामी "रेटेड करंट" या "पावर खपत" भी मिलेगा, यह सुनिश्चित करने के लिए महत्वपूर्ण है कि आपका ड्राइवर सर्किट पर्याप्त करंट की आपूर्ति कर सके।
नमूना कुंडल डेटा (25 डिग्री पर)
|
रेटेड वोल्टेज |
कुंडल प्रतिरोध (±10%) |
वर्तमान मूल्यांकित |
वोल्टेज में अधिकतम खिंचाव |
न्यूनतम ड्रॉप-आउट वोल्टेज |
अधिकतम वोल्टेज |
|
5 वीडीसी |
62 Ω |
80.6 एमए |
4.0 वीडीसी |
0.5 वीडीसी |
130% रेटेड |
|
12 वीडीसी |
360 Ω |
33.3 एमए |
9.6 वीडीसी |
1.2 वीडीसी |
130% रेटेड |
|
24 वीडीसी |
1440 Ω |
16.7 एमए |
19.2 वीडीसी |
2.4 वीडीसी |
130% रेटेड |
चरण 2: संपर्क डेटा तालिका ढूंढें।"संपर्क डेटा," "संपर्क रेटिंग," या "स्विचिंग विशेषताएँ" जैसे शीर्षक देखें। यहीं पर आपको लोड साइड सीमाएं मिलती हैं।
यह तालिका "संपर्क रेटिंग" या "अधिकतम स्विचिंग वोल्टेज/वर्तमान" निर्दिष्ट करती है।
एसी और डीसी लोड के लिए अलग-अलग रेटिंग पर पूरा ध्यान दें।
नमूना संपर्क डेटा
|
संपर्क व्यवस्था |
सामग्री से संपर्क करें |
अधिकतम स्विचिंग वोल्टेज |
अधिकतम स्विचिंग करंट |
|
1 फॉर्म सी (एसपीडीटी) |
चांदी मिश्र धातु |
277 वीएसी, 30 वीडीसी |
10 A |
संख्याओं की व्याख्या करना
आइए एक लघु केस अध्ययन के लिए उपरोक्त तालिकाओं का उपयोग करें। हमें 24V DC मोटर ड्राइंग 3A को स्विच करने की आवश्यकता है। हमारा नियंत्रण संकेत 12V बिजली आपूर्ति से आता है।
हम "कॉइल डेटा" देखते हैं और 12 वीडीसी मॉडल का चयन करते हैं।
इसका "रेटेड वोल्टेज" 12V है, जो हमारी आपूर्ति से मेल खाता है। यह हमारा लक्ष्य ऑपरेटिंग वोल्टेज है।
"वोल्टेज में अधिकतम खिंचाव" 9.6 वीडीसी है। अपने 20% सुरक्षा मार्जिन (9.6V * 1.2=11.52V) को लागू करते हुए, हमें यह सुनिश्चित करना चाहिए कि हमारी 12V आपूर्ति कभी भी 11.52V से कम न हो।
"न्यूनतम ड्रॉप-आउट वोल्टेज" 1.2 वीडीसी है। हमें यह सुनिश्चित करना चाहिए कि हमारी बिजली आपूर्ति इस स्तर तक पहुंचने वाले शोर के बिना साफ-सुथरी हो।
"रेटेड करंट" 33.3 mA है। हमारे ड्राइवर सर्किट को कम से कम इस करंट का सुरक्षित स्रोत होना चाहिए।
इसके बाद, हम यह देखने के लिए "संपर्क डेटा" की जांच करते हैं कि क्या यह हमारी मोटर को संभाल सकता है।
DC के लिए "अधिकतम स्विचिंग वोल्टेज" 30 VDC है। हमारी मोटर 24V DC है, जो इस सीमा से सुरक्षित रूप से नीचे है।
"मैक्स स्विचिंग करंट" 10 ए है। हमारी मोटर 3 ए खींचती है, जो रिले की क्षमता के भीतर है।
इस विश्लेषण के आधार पर, यह 12V डीसी कॉइल रिले हमारे एप्लिकेशन के लिए एक उत्कृष्ट, विश्वसनीय विकल्प है।
निष्कर्ष: भ्रम से आत्मविश्वास तक
हमने एक प्रश्न से शुरुआत की: रिले में इतनी अधिक वोल्टेज रेटिंग क्यों होती हैं? अब उत्तर स्पष्ट है. एक रिले दो अलग-अलग विद्युत दुनियाओं को जोड़ती है, प्रत्येक के अपने नियम होते हैं।
कॉइल सर्किट कम शक्ति नियंत्रण की दुनिया है। तीन प्रमुख पैरामीटर इसकी ऑपरेटिंग विंडो को परिभाषित करते हैं।
रेटेड वोल्टेज निरंतर, स्वस्थ संचालन के लिए आदर्श लक्ष्य है।
वोल्टेज में खींचें रिले को चालू करने के लिए आवश्यक न्यूनतम सिग्नल की गारंटी है।
ड्रॉपआउट वोल्टेज वह सीमा है जिस पर रिले के बंद होने की गारंटी होती है।
संपर्क सर्किट भार की दुनिया है। अधिकतम स्विचिंग वोल्टेज और करंट पूर्ण सुरक्षा सीमाएँ परिभाषित करते हैं।
सबसे महत्वपूर्ण बात यह है कि पेशेवर डिज़ाइन डेटाशीट संख्याओं से परे है। हमेशा सुरक्षा मार्जिन के साथ डिजाइन करें। यह सुनिश्चित करके कि नियंत्रण वोल्टेज थ्रेसहोल्ड में खिंचाव से काफी ऊपर है और लोड संपर्क रेटिंग से काफी नीचे है, आप वास्तविक {{3}विश्व चर और अनिश्चितताओं को ध्यान में रखते हैं।
यह ज्ञान सुरक्षित, प्रभावी, वास्तव में विश्वसनीय इलेक्ट्रॉनिक सिस्टम के निर्माण की आधारशिला है। अब आप भ्रम से आत्मविश्वास की ओर बढ़ने के लिए तैयार हैं। आप सही रिले का चयन कर सकते हैं और हर बार इसका सही ढंग से उपयोग कर सकते हैं।
