रिले और सर्किट ब्रेकर के बीच अंतर

रिलेऔर सर्किट ब्रेकर विद्युत नियंत्रण प्रणाली में दो सामान्य विद्युत घटक हैं, जो अलग-अलग ज़िम्मेदारियाँ लेते हैं और अलग-अलग भूमिकाएँ निभाते हैं। निम्नलिखित अनुभागों में, मैं रिले और सर्किट ब्रेकर के बीच परिभाषा, कार्य और संचालन के सिद्धांत, अनुप्रयोग परिदृश्य और सारांश में अंतर समझाने जा रहा हूं।

परिभाषा

रिले:रिले एक विद्युत नियंत्रण उपकरण है जो निर्दिष्ट आवश्यकताओं को पूरा करने के लिए इनपुट मात्रा (उत्तेजना मात्रा) में परिवर्तन होने पर विद्युत आउटपुट सर्किट में नियंत्रित चर में पूर्व निर्धारित चरण परिवर्तन का कारण बनता है। इसका नियंत्रण प्रणाली (इनपुट लूप के रूप में भी जाना जाता है) और नियंत्रित प्रणाली (आउटपुट लूप के रूप में भी जाना जाता है) के बीच एक इंटरैक्टिव संबंध है। एक प्रकार का "स्वचालित स्विच" जो आमतौर पर स्वचालन नियंत्रण सर्किट को नियंत्रित करने के लिए उपयोग किया जाता हैउच्च धाराकम धारा के साथ संचालन.

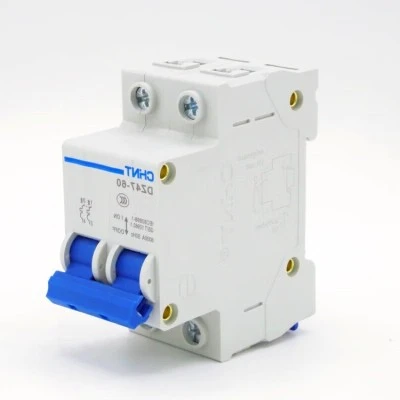

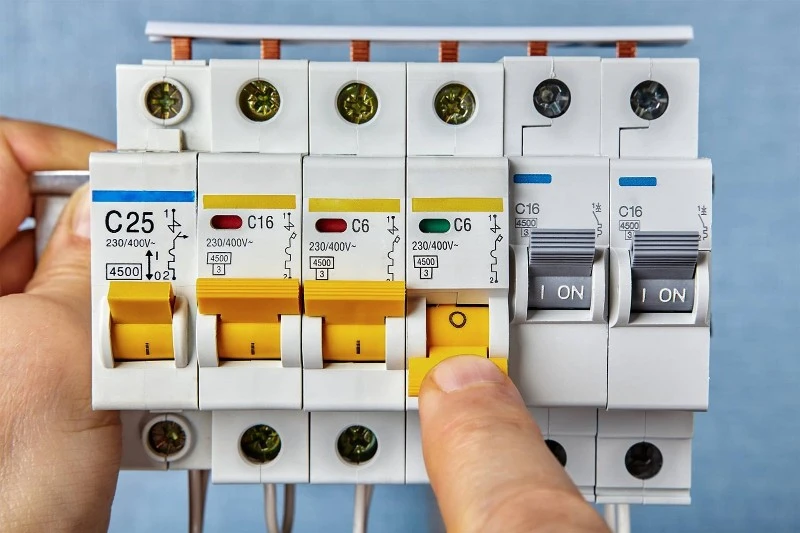

परिपथ वियोजक:सर्किट ब्रेकर एक स्विचिंग डिवाइस को संदर्भित करता है जो सामान्य सर्किट स्थितियों के तहत करंट को बंद कर सकता है, ले जा सकता है और डिस्कनेक्ट कर सकता है, और एक निर्दिष्ट समय के भीतर असामान्य सर्किट स्थितियों के तहत करंट को बंद कर सकता है, ले जा सकता है और डिस्कनेक्ट कर सकता है। सर्किट ब्रेकर को उनके उपयोग के दायरे के अनुसार उच्च वोल्टेज सर्किट ब्रेकर और कम वोल्टेज सर्किट ब्रेकर में विभाजित किया गया है। उच्च और निम्न वोल्टेज के बीच की सीमा अपेक्षाकृत अस्पष्ट है, और 3kV से ऊपर वाले उपकरणों को आम तौर पर उच्च वोल्टेज विद्युत उपकरण कहा जाता है।

समारोह

रिले:

नियंत्रण सीमा का विस्तार करें: मल्टी कॉन्टैक्ट रिले के माध्यम से, कई सर्किट को एक साथ स्विच, डिस्कनेक्ट और कनेक्ट किया जा सकता है।

प्रवर्धन: जैसे संवेदनशील रिले, मध्यवर्ती रिले, आदि, छोटी नियंत्रण मात्रा के साथ उच्च-शक्ति सर्किट को नियंत्रित कर सकते हैं।

एकीकृत सिग्नल: जब एकाधिक नियंत्रण सिग्नल निर्धारित प्रपत्र में मल्टी वाइंडिंग रिले में इनपुट किए जाते हैं, तो पूर्व निर्धारित नियंत्रण प्रभाव को प्राप्त करने के लिए उनकी तुलना और एकीकृत किया जा सकता है।

स्वचालित, रिमोट कंट्रोल, निगरानी: अन्य विद्युत उपकरणों के साथ मिलकर, यह स्वचालित संचालन प्राप्त करने के लिए एक प्रोग्राम नियंत्रण सर्किट बनाता है।

परिपथ वियोजक:

विद्युत ऊर्जा का वितरण: एक सर्किट में विद्युत ऊर्जा को वितरित करने में भूमिका निभाता है।

विद्युत उपकरणों की सुरक्षा: जब विद्युत उपकरणों में गंभीर ओवरलोड, शॉर्ट सर्किट और अंडरवोल्टेज दोष होते हैं, तो दुर्घटना को फैलने से रोकने और सुरक्षित संचालन सुनिश्चित करने के लिए सर्किट को स्वचालित रूप से काटा जा सकता है।

एसिंक्रोनस मोटरों को बार-बार चालू न करना: बिजली लाइनों और मोटरों की सुरक्षा करना।

काम के सिद्धांत

रिले:

विद्युत चुम्बकीय सिद्धांतों और विद्युत चुम्बकीय प्रेरण पर आधारित। जब करंट रिले के कॉइल से होकर गुजरता है, तो एक निश्चित चुंबकीय क्षेत्र उत्पन्न होता है, जो रिले के तंत्र को स्थानांतरित करने का कारण बनता है, जिससे रिले के संपर्क खुलते या बंद होते हैं।

परिपथ वियोजक:

थर्मल संरक्षण और विद्युत चुम्बकीय संरक्षण पर आधारित। जब सर्किट में ओवरलोड या शॉर्ट सर्किट होता है, तो सर्किट ब्रेकर बड़ी मात्रा में गर्मी और विद्युत चुम्बकीय बल उत्पन्न करता है, जो सर्किट डिस्कनेक्ट होने पर भी सर्किट ब्रेकर के तंत्र को स्थानांतरित कर सकता है। लो-वोल्टेज सर्किट ब्रेकरों के लिए, मुख्य संपर्क बंद होने के बाद, फ्री रिलीज़ तंत्र मुख्य संपर्क को बंद स्थिति में लॉक कर देता है।

जब सर्किट में शॉर्ट सर्किट या गंभीर ओवरलोड होता है, तो ओवरकरंट रिलीज का आर्मेचर संलग्न हो जाएगा, जिससे फ्री रिलीज तंत्र संचालित होगा और मुख्य संपर्क मुख्य सर्किट से डिस्कनेक्ट हो जाएगा।

अनुप्रयोग परिदृश्य

रिले:

रिमोट कंट्रोल, टेलीमेट्री, संचार, स्वचालित नियंत्रण, मेक्ट्रोनिक्स और पावर इलेक्ट्रॉनिक उपकरण में सबसे महत्वपूर्ण नियंत्रण घटकों में से एक के रूप में।

रिले विद्युत नियंत्रण में प्रमुख घटक हैं, और उनका जीवनकाल कुछ हद तक विद्युत मीटरों के जीवनकाल को निर्धारित करता है।

परिपथ वियोजक:

विद्युत उपकरणों और प्रणालियों को ओवरलोड और शॉर्ट सर्किट के प्रभाव से बचाने के लिए घरेलू, वाणिज्यिक या औद्योगिक सर्किट में उपयोग किया जाता है।

वितरण प्रणाली में, लो-वोल्टेज सर्किट ब्रेकर व्यापक रूप से विभिन्न सुरक्षा कार्यों (ओवरलोड, शॉर्ट सर्किट, अंडरवोल्टेज संरक्षण इत्यादि), समायोज्य ऑपरेटिंग मान, उच्च ब्रेकिंग क्षमता, आसान संचालन, सुरक्षा और अन्य फायदों के साथ विद्युत उपकरणों का उपयोग किया जाता है।

संक्षेप करें

उपरोक्त विश्लेषण से, हम रिले और सर्किट ब्रेकर के बीच परिभाषा, कार्य, कार्य सिद्धांत और अनुप्रयोग परिदृश्यों के अंतर को देख सकते हैं। संक्षेप में, रिले का उपयोग मुख्य रूप से सर्किट के स्विच को नियंत्रित करने के लिए किया जाता है ताकि छोटे करंट के माध्यम से उच्च वर्तमान संचालन को नियंत्रित किया जा सके और सर्किट के स्वचालित विनियमन और सुरक्षा संरक्षण जैसे कार्य को प्राप्त किया जा सके; सर्किट ब्रेकर मुख्य रूप से विद्युत उपकरण और सिस्टम की सुरक्षा करते हैं, ओवरलोड, शॉर्ट सर्किट और अन्य दोषों के लिए उपकरण क्षति को रोकने के लिए सर्किट को डिस्कनेक्ट और कनेक्ट करते हैं। रिले क्षेत्र में, उपकरण के लिए एक अच्छा सर्किट वातावरण प्रदान करने के लिए, प्रदर्शन में सुधार करने और इसकी सेवा जीवन को बढ़ाने के लिए एक उत्कृष्ट रिले की आवश्यकता होती है। रिले खरीदते समय, कृपया चुनेंकियानजी, अपना सर्वश्रेष्ठ प्रदान करने के लिए चीन की सबसे बड़ी रिले फैक्ट्रियों में से एकसेवासबसे अनुकूल कीमत पर.
