रिले और पंखे का परिचय
रिले एक स्विचिंग डिवाइस है जो उच्च शक्ति धाराओं को नियंत्रित कर सकता है, और यह कम धाराओं के माध्यम से उच्च धाराओं को नियंत्रित कर सकता है। गर्मी अपव्यय के क्षेत्र में पंखों का व्यापक रूप से उपयोग किया जाता है, जो सर्किट बोर्ड जैसे उपकरणों को ठंडा करने में मदद कर सकते हैं। आजकल, कई इलेक्ट्रॉनिक उपकरण अपने स्वयं के पंखों के साथ आते हैं, लेकिन कभी-कभी अतिरिक्त पंखों की आवश्यकता होती है। इस मामले में, पिछले पंखे को उसके स्विच को नियंत्रित करने के लिए रिले से कनेक्ट करने की आवश्यकता होती है।

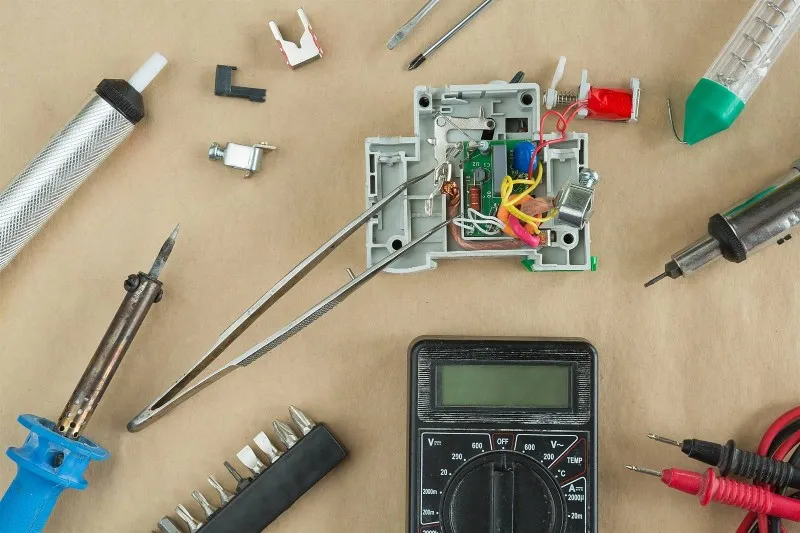

इलेक्ट्रिक फैन वायरिंग रिले के लिए आवश्यक सामग्री
- उपयुक्त रिले में ऐसे पैरामीटर होने चाहिए जो पंखे की वर्तमान और वोल्टेज आवश्यकताओं को पूरा करते हों।
- कई तार हैं, और वास्तविक वर्तमान के अनुसार उच्च तापमान प्रतिरोधी तार के उचित व्यास का चयन किया जाना चाहिए।
- तारों को जोड़ने के लिए वायरिंग टर्मिनलों या हीट सिकुड़न ट्यूबिंग का उपयोग किया जाता है।
- स्क्रूड्राइवर्स और वायर स्ट्रिपर्स जैसे उपकरण।
बिजली के पंखे के लिए वायरिंग चरण
पंखे का ऑपरेटिंग वोल्टेज और करंट निर्धारित करें:
पंखे के ऑपरेटिंग वोल्टेज (जैसे 12V या 24V) और सामान्य ऑपरेशन के लिए आवश्यक वर्तमान मान को स्पष्ट करने के लिए पंखे की नेमप्लेट या निर्देश मैनुअल को समझें। रिले का चयन करते समय, सुनिश्चित करें कि यह पंखे के लिए आवश्यक करंट और वोल्टेज का सामना कर सके।
रिले नियंत्रण सर्किट को जोड़ना:
सबसे पहले, नियंत्रण सिग्नल के स्रोत को निर्धारित करना आवश्यक है, जो स्विच, सेंसर, नियंत्रक इत्यादि जैसे उपकरणों से आ सकता है। दूसरे, नियंत्रण सिग्नल के सकारात्मक टर्मिनल को रिले के नियंत्रण पिन से कनेक्ट करें (आमतौर पर एक छोर) कॉइल के) तारों और वायरिंग टर्मिनलों के माध्यम से। अंत में, नियंत्रण सिग्नल के नकारात्मक टर्मिनल को रिले कॉइल के दूसरे छोर से कनेक्ट करें, जिसे आमतौर पर ग्राउंडिंग या उपयुक्त सर्किट से कनेक्ट करके प्राप्त किया जा सकता है।
पंखे का पावर सर्किट कनेक्ट करें:
पंखे के सकारात्मक बिजली तार को रिले के सामान्य रूप से खुले संपर्क (एनओ) पिन से विश्वसनीय रूप से कनेक्ट करें, जिसे कनेक्शन के लिए तारों और टर्मिनल ब्लॉकों के उपयोग की आवश्यकता होती है। साथ ही, पंखे के नेगेटिव पावर कॉर्ड को बिजली आपूर्ति के नेगेटिव या ग्राउंड टर्मिनल से कनेक्ट करें।
रिले बिजली आपूर्ति कनेक्ट करें:
रिले कॉइल बिजली आपूर्ति के सकारात्मक टर्मिनल को बिजली आपूर्ति के उचित सकारात्मक टर्मिनल से कनेक्ट करें, जो आमतौर पर पंखे की बिजली आपूर्ति के समान होता है, लेकिन विशिष्ट नियंत्रण आवश्यकताओं के अनुसार विभिन्न बिजली आपूर्ति का भी चयन किया जा सकता है। उसी समय, रिले कॉइल के नकारात्मक टर्मिनल को बिजली आपूर्ति के नकारात्मक टर्मिनल या ग्राउंड टर्मिनल से कनेक्ट करें।
कनेक्शन स्थिति जांचें:
सत्यापित करें कि सभी कनेक्शन बिंदु सुरक्षित और विश्वसनीय हैं, यह सुनिश्चित करते हुए कि तार सही ढंग से जुड़े हुए हैं और कोई शॉर्ट सर्किट या ओपन सर्किट नहीं है। यह पुष्टि करने के बाद कि कनेक्शन सही है, प्रारंभिक परीक्षण किया जा सकता है। नियंत्रण सिग्नल को ट्रिगर करके, देखें कि पंखा सामान्य रूप से चालू और बंद हो सकता है या नहीं।
पंखे को रिले से क्यों जोड़ें?
1. सुरक्षा: चूंकि रिले अधिक वोल्टेज और करंट को संभालते हैं, इसलिए पंखे तक पहुंचने वाला करंट अधिक स्थिर होता है; इसलिए, यह उपकरण की सुरक्षा बढ़ाता है।
2. बिजली की बचत: चूंकि रिले स्विच को नियंत्रित कर सकता है, जरूरत न होने पर पंखे को बंद किया जा सकता है; इसलिए, बिजली बचाई जा सकती है।
3. सुविधाजनक नियंत्रण: वास्तव में, पंखे को चालू और बंद करने के लिए रिले का उपयोग करने से नियंत्रण काफी सुविधाजनक हो जाता है और समायोजन वास्तविक आवश्यकताओं के अनुसार किसी भी समय किया जा सकता है।
संक्षेप में, ऐसे उपकरण जिन्हें पंखे को रिले से जोड़कर बेहतर संरक्षित किया जा सकता है और आम तौर पर दक्षता में सुधार किया जा सकता है। ऊपर पंखे को रिले से जोड़ने का विस्तृत परिचय दिया गया है। यदि आप अभी भी नहीं समझ रहे हैं तो आप निम्न वीडियो देख सकते हैं।
